YOLEXB系列防爆在线油液监测系统集成了多种技术先进的在线油液监测传感器,可监测石油化工行业设备润滑油粘度、密度、温度、介电常数、水分、污染度、金属磨粒等多种润滑油物理性质和机械设备的油品状态
产品简介:
YOLEXB系列防爆在线油液监测系统集成了多种技术先进的在线油液监测传感器,可监测石油化工行业设备润滑油粘度、密度、温度、介电常数、水分、污染度、金属磨粒等多种润滑油物理性质和机械设备的油品状态,可以判断设备早期故障和及时提醒用户,用户可根据油液实际情况决定维修维护的方式,较传统的定期维修更节省人力物力。
该装置在电路设计原理上严格执行 GB/T 3836.1-2021、GB/T 3836.2-2021、GB/T 3836.3-2021与GB/T 3836.4-2021标准,具有隔爆、增安、本质安全特性,在复杂的粉尘、石化、易燃气体等工业现场也可放心安全的使用。

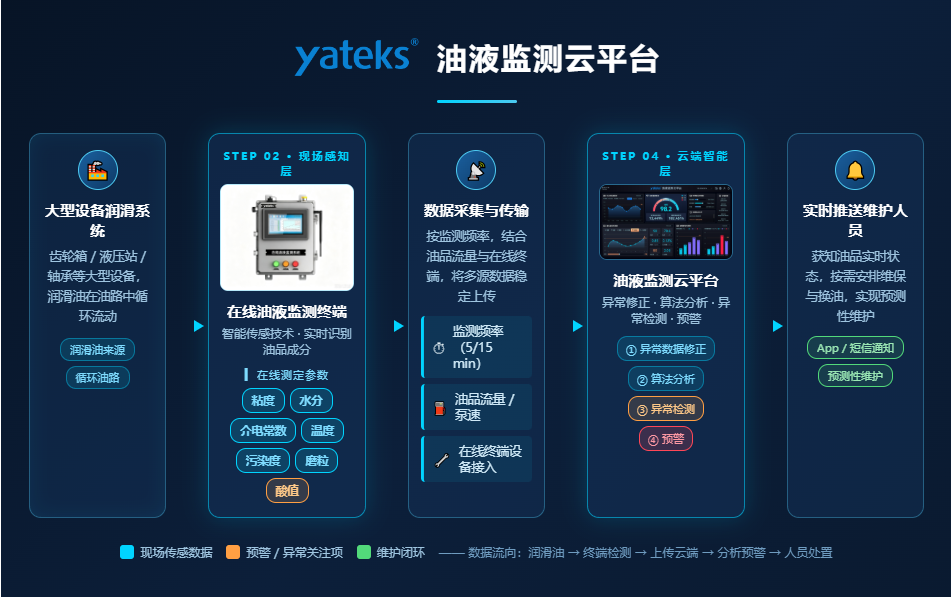

设备内部配置通讯模块,可实时协助客户搭建工业物联网管理系统,同时,设备可支持不同通讯协议的数据输出,实现对接PLC、PC、上位机等数据输出。
产品特点:
工业化设计,具有高可靠性及稳定性符合防爆设计要求,通过防爆测试认证。
防爆标志:
防爆标志:Ex db eb ib mb IIB T4 Gb
用途和适用场景:
用途:适用于大多数矿物质油、合成和半合成油;透平油系统、液压系统、齿轮箱系统、发动机润滑系统。
适用场景:本产品适用爆炸危险场所为1区、2区,具有ⅡA、ⅡB 类 T1~T4 组爆炸性气体或蒸气混合物中。
适用工作环境:
a)环境温度-20℃~+40℃;
b)安装地点的海拔高度不超过 1000m;
c)污染等级3级;
d)相对湿度≤95%(+25℃);
e)在无显著摇动和剧烈振动的地方。
防爆在线油液监测装置组成:
防爆在线油液监测装置组成主要由电气控制箱、传感器隔爆箱、本安传感器防护箱等组成。

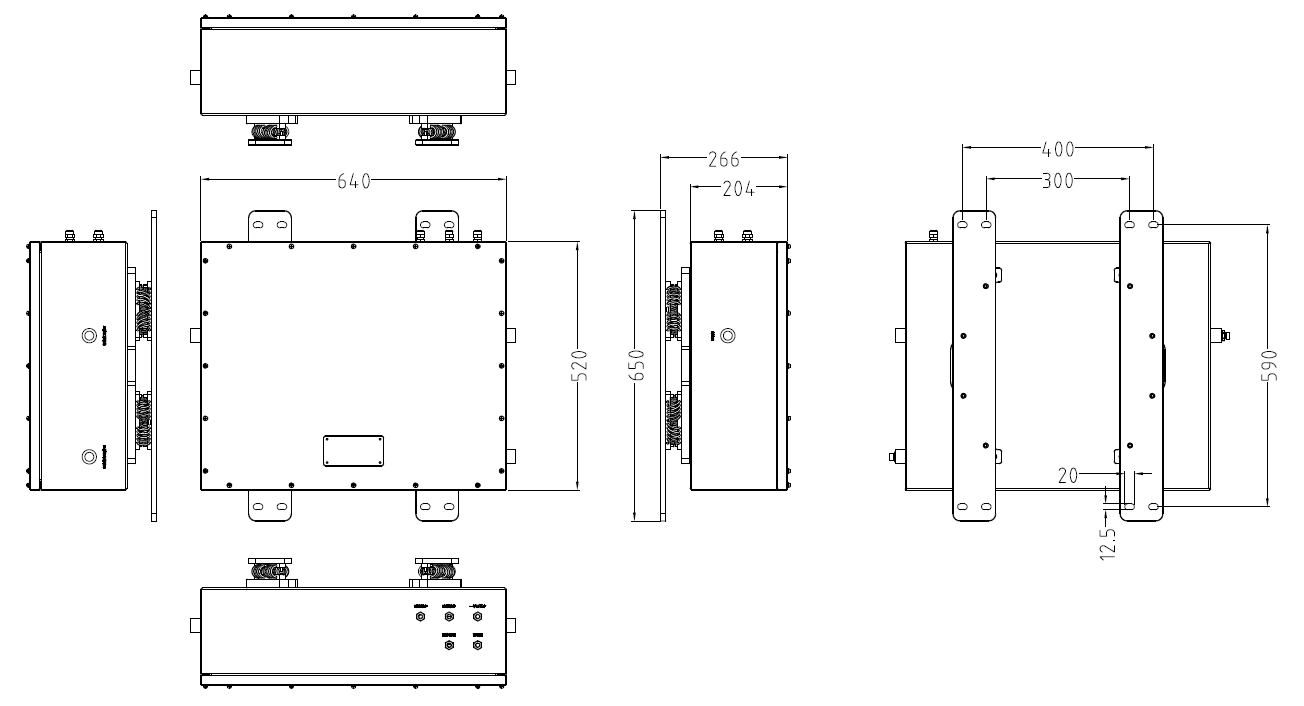

电气控制箱主机模块

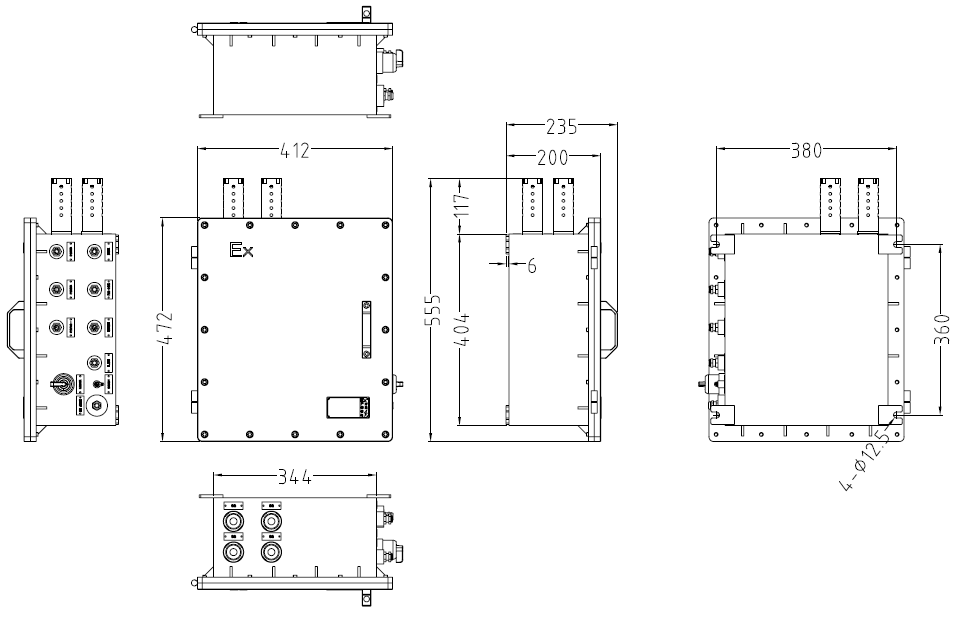

传感器隔爆箱模块

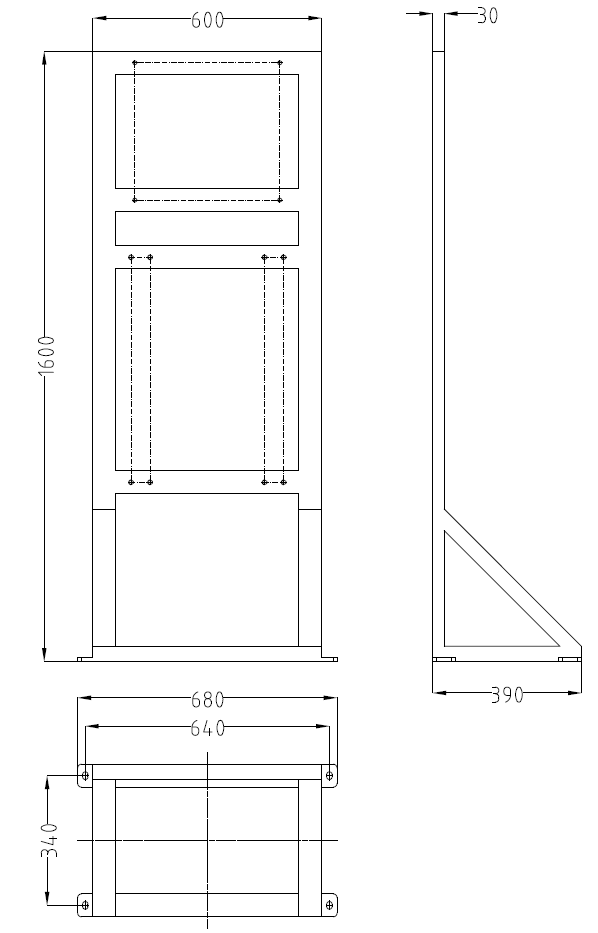

本安传感器防护箱模块
技术指标:
6合1油品状态传感器状态指标
理化指标 | 测量范围 | 测量精度 |
动力粘度 | 1~400cP | ±5% |
运动粘度 | 1~500cSt | ±5% |
密度 | 600~1250 kg/m3 | ±3% |
介电常数 | 1~6 | ±5% |
温度 | 0~100℃ | ±0.5℃ |
饱和度 | 0~1(aW) | ±0.03(aW) |
含水量 | 0-1000ppm(默认)(依据不同油品标定校准) | ±10% |
油品颗粒计数器传感器状态指标
检测项目 | 技术参数 |
光 源 | 半导体激光器 |
检测范围 | 1~100μm或4~70μm(C) |
灵敏度 | 1μm(ISO4402)或4μm(C)(ISO11171,GB/T18854-2002) |
测量通道 | 内置GJB420A-96、GJB420B-06、NAS1638、ISO4406等标准 |
粒径尺寸 | 1µm、2µm、5µm、10µm、15µm、25µm、50µm、100µm;4µm(c)、4.6µm(c)、6µm(c)、10µm(c)、14µm(c)、21µm(c)、38µm(c)、70µm(c) |
测试准确度 | ±1个污染度等级 |
检测流速 | 25~300mL/min |
油品金属磨粒传感器状态指标
测量指标 | 金属磨粒 |
可选 | 铁磁性磨粒、非铁磁性磨粒、磨粒总数 |
测量范围 | 40~99um Fe |
100~199um Fe | |
200~299um Fe | |
300~399um Fe | |
≥400um Fe | |
铁磁性磨粒总数 | |
150~199um Non-Fe | |
200~299um Non-Fe | |
300~399um Non-Fe | |
400~499um Non-Fe | |
≥500um Non-Fe | |
非铁磁性磨粒总数 | |
磨粒总数 | |
测量精度 | 检出率≥80% |
主机参数指标
主机参数 | 外箱尺寸/重量 | 538*328*251mm (电气控制箱) 重量<56Kg 400*300*170mm (传感器隔爆箱) 重量<30Kg 496*366*201mm (本安传感器防护箱) 重量<20Kg | |
总重量 | <110Kg | ||
工作油压 | <1Mpa (高压1~40Mpa可定制) | ||
数字信号 | RS485(MODBUS RTU) | ||
额定电压 | AC220V | ||
发射功率 | <30dbm | ||
天线增益 | 2dBi | ||
工作电流 | <3A | ||
环境温度 | -20℃~+40℃ | ||
工作温度 | -20℃~+60℃ | ||
环境湿度 | 相对湿度低于95%(无结露)(环境温度25℃时) | ||
储存温度 | -30~80℃ | ||
流体测量温度 | 0~80℃(推荐0~50℃) | ||
进油口螺纹规格 | M14*1.5外螺纹H型接头 | ||
出油口螺纹规格 | M14*1.5外螺纹H型接头 | ||
壳体材料 | 铸铝/304不锈钢 | ||
防护等级 | IP65 | ||
装置防爆等级 | Ex db eb ib IIB T4 Gb |

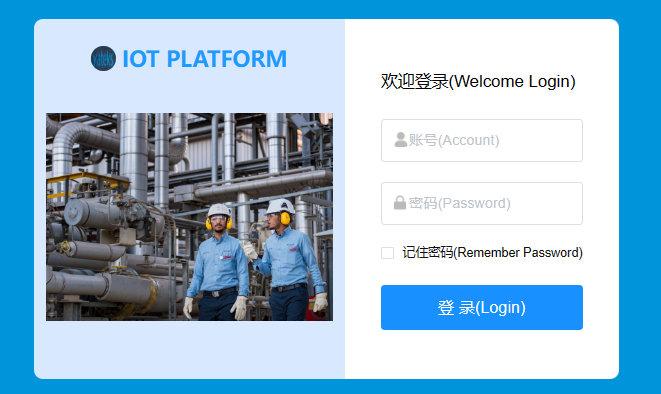

软件简介:
本软件为“在线油液质量监测系统”,用于实时监测油液的各种油品状态指标,如动力粘度、运动粘度、密度、介电常数、温度、污染度,以曲线图规律性展示,并记录保存,给用户对油液的状态提供参考。
软件模块介绍:本软件共包括5个模块:首页、金属磨屑、报警设置、历史数据、系统设置。
产品应用:
适用于大多数矿物质油、合成和半合成油;透平油系统、液压系统、齿轮箱系统、发动机润滑系统。
