亚泰光电油液监测系统集成了多种技术先进的在线油液传感器，可监测润滑油粘度、密度、温度、介电常数、水分、金属磨粒、污染度传感器等等多种润滑油的理化指标、污染度指标、金属磨粒指标。能判断设备早期故障和及时提醒用户，与传统的时间表相比，可以采取更低成本的保养措施，实现为设备长久稳定运行保驾护航。
产品特征
1.非标产品标准化：直连油路，操作方便，一键触摸启动，实时监控检测
2.模块化设计：可根据客户需求集成多种油液监测传感器。
3.检测范围广：满足高精度、低成本条件下准确高效的状态监测要求。
4.远程诊断：有线/无线传输自由选择，后台自动预警；云端免费存储，电脑/手机实时查看，远程监控。
5.历史数据用于变化趋势跟踪，更好地进行数据分析和调查。
在线油液监测系统有什么帮助？
1.跟踪监测设备的运行状态和变化趋势。
2.为设备管理人员制定机器停机维护计划和全面维护计划提供科学依据。
3.实现机械和润滑油的最大使用效率，能及时发现和修复隐藏的故障，延长大修周期。用户受益于降低的运行和维护成本和高效的生产力。
结构介绍
本结构采用模块化和标准化设计，其特点是提高生产效率、提高通用互换性。力求以少量的模块组成尽可能多的产品，并在满足要求的基础上使产品精度高、性能稳定、成本低廉、降低复杂度、降低成本；可以通过模块的选择和组合构成不同顾客定制的产品，以满足市场的不同需求。
监测箱内部结构组成：磨粒传感器+清洁度传感器+含水率传感器+粘度传感器+微量水传感器+介电常数等，用户可根据不同需求进行功能选配。监测箱外观结构组成：监测箱主体（1PCS）+挂墙固定板（2PCS）+天线。
进出口螺纹规格及密封形式：
进油口螺纹规格为：M14*1.5外螺纹H型接头。
出油口螺纹规格为：M14*1.5外螺纹H型接头。
3合1油品状态传感器状态指标
理化指标 | 测量范围 | 测量精度 |
动力粘度 | 1～400cp | ±5% |
运动粘度 | 1～500cst | ±5% |
密度 | 600～1250 kg/m3 | ±3% |
温度 | 0～100℃ | ±0.5℃ |
4合1油品状态传感器状态指标
理化指标 | 测量范围 | 测量精度 |
动力粘度 | 1～400cp | ±5% |
运动粘度 | 1～500cst | ±5% |
密度 | 600～1250 kg/m3 | ±3% |
介电常数 | 1～6 | ±5% |
温度 | 0～100℃ | ±0.5℃ |
6合1油品状态传感器状态指标
理化指标 | 测量范围 | 测量精度 |
动力粘度 | 1～400cp | ±5% |
运动粘度 | 1～500cst | ±5% |
密度 | 600～1250 kg/m3 | ±3% |
介电常数 | 1～6 | ±5% |
温度 | 0～100℃ | ±0.5℃ |
饱和度 | 0～1（aW） | ±0.03（aW） |
含水量 | 0-1000ppm（默认）(依据不同油品标定校准) | ±10% |
4.油品含水率传感器状态指标
理化指标 | 测量范围 | 测量精度 |
温度 | 0～100℃ | ±0.5℃ |
含水率 | 0～5%（可定制） | ±0.5% |
含水率 | 0～10%（默认） | ±0.5% |
含水率 | 0～20%（可定制） | ±0.5% |
5.油品微水传感器状态指标
理化指标 | 测量范围 | 测量精度6.油品品质传感器状态指标 |
温度 | 0～100℃ | ±0.5℃ |
饱和度 | 0～1（aW） | ±0.03（aW） |
含水量 | 0-1000ppm（默认） (依据不同油品标定校准) | ±10% |
6.油品品质传感器状态指标
理化指标 | 测量范围 | 测量精度 |
温度 | 0～100℃ | ±0.5℃ |
介电常数 | 1～6 | ±5% |
7.油品颗粒计数器传感器状态指标
检测项目 | 技术参数 |
光 源 | 半导体激光器 |
检测范围 | 1～100μm或4～70μm（C） |
灵敏度 | 1μm（ISO4402）或4μm（C）(ISO11171，GB/T18854-2002) |
测量通道 | 内置GJB420A-96、GJB420B-06、NAS1638、ISO4406等标准 |
粒径尺寸 | 1µm、2µm、5µm、10µm、15µm、25µm、50µm、100µm；4µm(c)、4.6µm(c)、6µm(c)、10µm(c)、14µm(c)、21µm(c)、38µm(c)、70µm(c) |
测试准确度 | ±1个污染度等级 |
检测流速 | 25～300mL/min |
油品金属磨粒传感器状态指标
测量指标 | 金属磨粒 |
可选 | 铁磁性磨粒、非铁磁性磨粒、磨粒总数 |
测量范围 | 40～99um Fe |
100～199um Fe | |
200～299um Fe | |
300～399um Fe | |
≥400um Fe | |
铁磁性磨粒总数 | |
150～199um Non-Fe | |
200～299um Non-Fe | |
300～399um Non-Fe | |
400～499um Non-Fe | |
≥500um Non-Fe | |
非铁磁性磨粒总数 | |
磨粒总数 | |
测量精度 | 检出率不低于80% |
主要技术指标
系统 | 产品尺寸 | 352*278*160mm（误差±2mm） |
重量 | 12.5±2 Kg（不同配置重量差异较大） | |
液晶屏 | 7″工业触摸液晶屏，分辨率800*480 | |
数字信号 | RS485(MODBUS RTU)、4G (选配) | |
工作电压 | DC24V | |
工作电流 | <2.5A | |
功能 | 实时数据查看，趋势显示，历史查询 | |
内存 | 32G 高速SD卡 | |
壳体材料 | 铸铝 | |
防护等级 | IP64 | |
软件 | 操作系统 | 实时多任务操作系统 |
用户界面 | 触摸屏操作菜单 | |
文件管理 | 支持历史数据查询 | |
预警功能 | 支持预警值设置与报警 | |
软件升级 | 可通过接口升级 |
工作环境
工作温度 | -20～60℃ |
存储温度 | -40℃～80℃ |
工作油压 | <1.5MPa； （1.5～40MPa高油压可选配） |
流体测量温度 | 0～100℃(推荐10～85℃) |
软件介绍

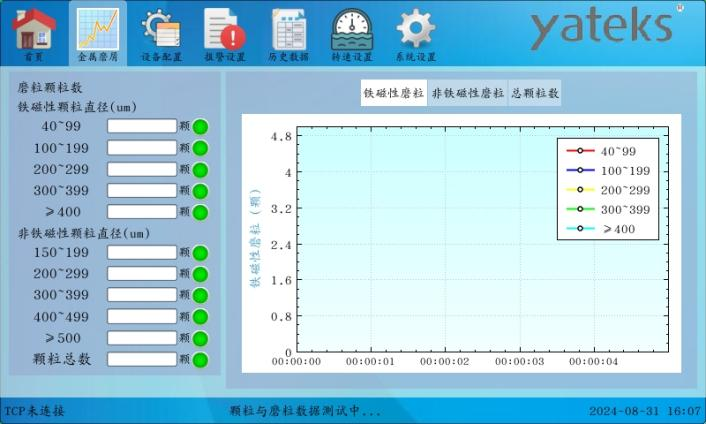

依照用户选择实时监测油液的各种理化性质，如动力粘度、运动粘度、密度、介电常数、温度、饱和度、含水量、含水率、污染等级、金属磨屑，用曲线图规律性分析，并记录保存，以给用户对油液的状态提供一个导向性的参考。

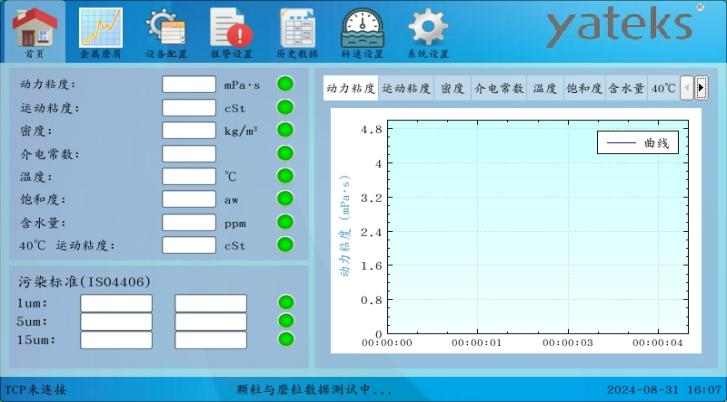

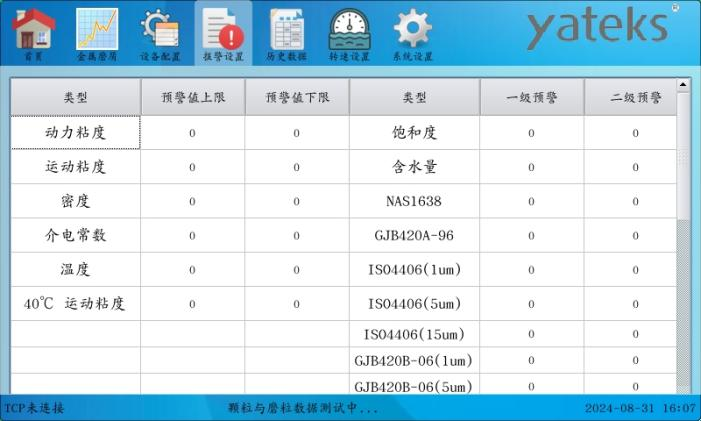

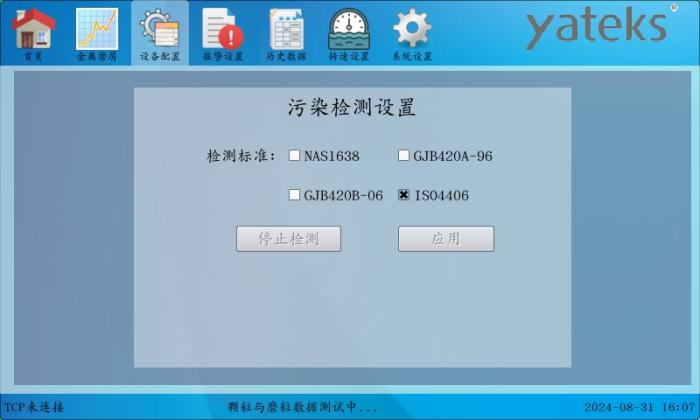

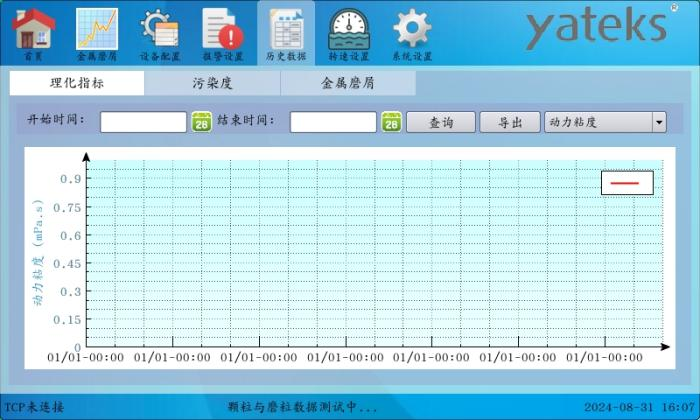

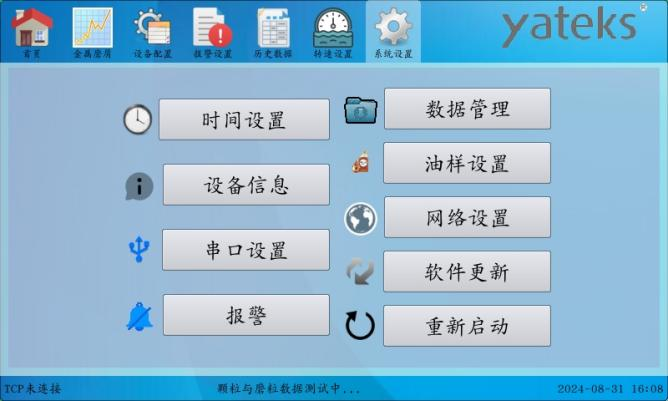

软件模块介绍：本软件共包括5个模块：首页、设备配置、报警设置、历史数据、系统设置。该软件主要功能是显示油液的各个理化性质，并记录保存。
产品应用
如大多数矿物质油、合成和半合成油；可广泛应用于航空、航天、电力、石油、化工、交通、港口、冶金、机械、汽车制造等领域中的液压油、润滑油、变压器油（绝缘油）、汽轮机油（透平油）、齿轮油、发动机油、航空煤油、水基液压油等理化状态指标、金属磨损颗粒、固体颗粒污染度检测。
